1. 产品概述

TubeMaster V2.0 是上海方菱计算机软件自主研发的专业管材相贯线计算、自动套料、切割代码一体化软件，配套方菱 F6000、iMC6610 等激光 / 等离子数控切管系统，适配圆管、方管、椭圆管、槽钢、H 型钢等型材下料，广泛用于钢结构、管桁架、工程机械、管道压力容器加工行业。软件核心解决传统管材手工放样费料、相贯线计算出错、排料效率低、加工轨迹不合理等痛点，实现三维建模→自动相贯计算→智能套料→工艺编辑→切割仿真→导出加工代码全流程数字化下料。

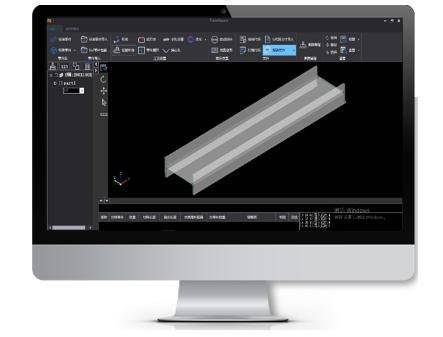

TubeMaster V2.0软件主界面

2. 核心功能模块

（1）三维管材建模与外部模型导入

1. 内置参数化管件图库：一键生成圆管、方管、腰圆管、矩形型材基础模型；

2. 全类型相贯节点快速生成：开圆孔 / 方孔 / 多边形槽、马鞍口、等径 / 异径支管、三管交汇、弯头截断、锥孔、缩管、阵列开孔；

3. 兼容外部三维文件：导入 STEP/STP 格式 SolidWorks、UG、CAD 模型自动解析管件结构；

4. 实时 3D 可视化预览，管件开孔、坡口、相贯缝隙直观展示，提前规避加工错误。

圆管开孔3D预览

整管套料仿真界面

（2）智能管材自动套料（核心优势）

全自动优化排样：支持单根 / 多根原料管材批量套料，优先省料、长料优先、短料优先三种算法；

高效共边工艺：全等零件共边、三刀切共边，大幅降低割缝损耗，原材料利用率提升 8%-15%；

灵活约束设置：夹具预留距离、零件安全间距、禁止管件旋转、固定零件顺序；

手动微调功能：自动排料后可拖动、旋转、翻转零件，自定义加工顺序；

套料数据自动统计：材料总用量、废料占比、零件数量报表一键生成。

（3）专业切割工艺编辑

引线 / 引出线自定义：长短、角度、圆弧引线，避免起点穿孔损伤管件；

切割补偿、壁厚补偿、焊接坡口参数设置；

小孔专属工艺：小孔切割时卡盘不旋转，XY 轴联动保证圆孔精度；

等离子 / 激光打标：管件刻字、编号、logo，支持任意角度偏移旋转；

安全下枪控制：针对 H 型钢、槽钢异形型材调整割枪轨迹，防碰撞；

轨迹批量编辑、删除、复制、排序，支持切断面包围孔优先切割逻辑。

（4）动态切割仿真与校验

双模式仿真：静态单步模拟、连续动态切割模拟，可调节仿真速度；

实时显示割枪姿态、行走轨迹、穿孔点、引线路径；

提前排查撞枪、轨迹交叉、过切、漏切问题，降低现场试切损耗。

（5）多格式代码导出对接设备

输出标准 G 代码、TXT 加工文件，直接导入方菱 iTubeSE 切管控制系统；

导出 ITC 专用加工文件，适配方菱全系六轴、四轴管材切割机；

配套导出物料报表 CSV、加工图纸 PDF、管件三维 STEP 模型；

轴参数自定义，适配不同品牌伺服、卡盘、随动支架设备。

3. 适配机型与应用行业

适配设备：方菱 F6000 等离子切管机、iMC6610 激光板管一体机、单 / 双卡盘光纤管材切割机、火焰相贯线切割机；

适用管材：圆管、方管、矩形管、椭圆管、槽钢、工字钢、H 型钢；

应用行业：钢结构厂房、管桁架幕墙、桥梁管件、工程机械车架、农机管道、压力容器、护栏货架加工。

4. V2.0 版本升级亮点

优化三维引擎，大尺寸管件模型加载速度提升 40%；

新增多支管、三管相贯一键建模功能；

套料算法升级，薄壁管材省料效果显著提升；

增加批量零件导入、批量工艺参数同步；

仿真界面优化，支持局部放大查看相贯细节；

报表增加成本核算模块，自动计算管材加工成本。

5. 标准操作流程

新建项目，导入三维模型 / 软件内参数化建模；

添加开孔、马鞍口、支管等相贯节点，设置坡口、补偿工艺；

添加工艺引线、调整小孔、打标参数；

批量添加零件至套料清单，设置原料管材规格；

一键自动套料，手动微调优化排布；

动态仿真校验切割轨迹；

导出 G 代码 / ITC 文件，传输至数控切管机加工。
